Van điện từ và ứng dụng của van điện từ trên ô tô

Van điện từ (solenoid valve) là gì?

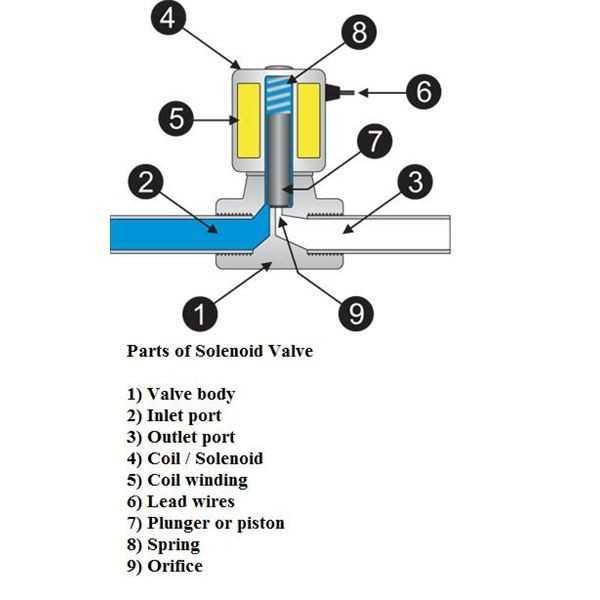

Đây là van có chứa một “Solenoid” – một cuộn dây điện bao quanh lõi sắt từ di động (piston). Theo đó, van được điều khiển bằng điện.

Nguyên lý hoạt động cơ bản của van điện từ

Nguyên tắc cơ bản được sử dụng để mở/đóng van điện từ: Khi dòng điện chạy qua cuộn dây, từ trường sẽ tạo ra một lực đẩy piston đi lên để mở thông van.

Như đã nói ở trên, loại van này được điều khiển bằng điện nên nó có ưu điểm vượt trội so với các loại van thông thường ở tính tương thích với điều khiển tự động. Trong thực tế, ngoài vai trò cơ bản, van điện từ cũng có thể hoạt động như một cái rơle đóng ngắt.

Phân loại van điện từ

Theo số cửa van, chúng ta thường dùng loại 2 chiều và 3 chiều.

Theo trạng thái làm việc:

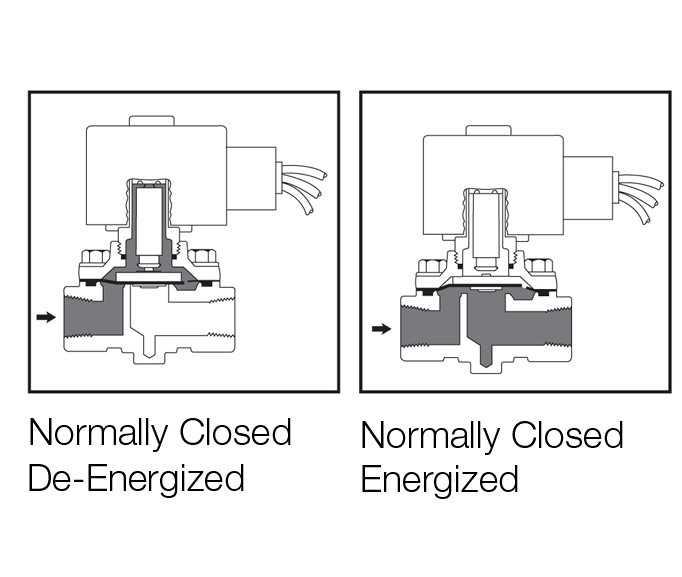

- Van điện từ thường đóng: Chỉ lúc nào cần thiết mới cấp điện mở van.

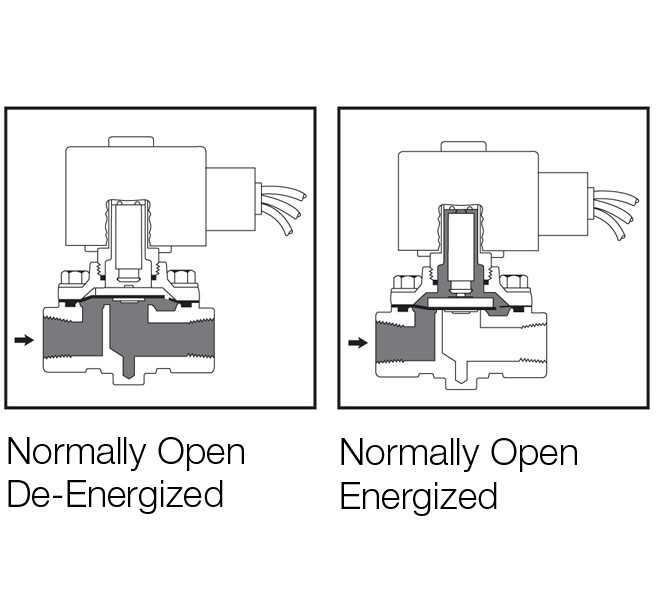

- Van điện từ thường mở: Bình thường van sẽ mở nhưng khi có dòng điện đi qua, từ trường sẽ đẩy piton xuống để đóng van lại.

Theo nguyên lý làm việc:

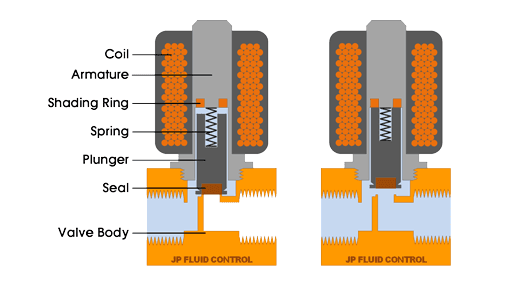

- Tác động trực tiếp

Với áp suất hoạt động tối đa và tốc độ dòng chảy liên quan trực tiếp đến đường kính lỗ (độ mở của van) và lực từ, van điện từ loại này thường được sử dụng cho lưu lượng dòng chảy tương đối nhỏ. Vì khả năng hoạt động trực tiếp không yêu cầu áp suất hoạt động tối thiểu hoặc chênh lệch áp suất, chúng có thể được sử dụng từ 0 bar cho đến áp suất tối đa trong ngưỡng cho phép.

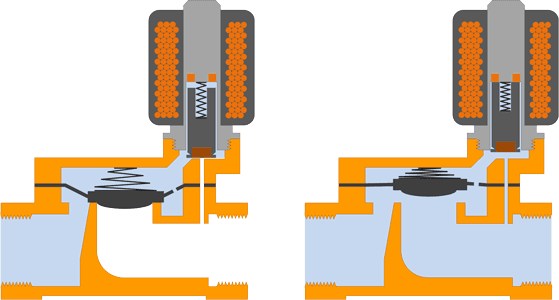

- Tác động gián tiếp

Van điện từ loại này sử dụng chênh lệch áp suất giữa môi trường và các cửa vào, cửa ra của van để đóng, mở van. Các cổng đầu vào và đầu ra được ngăn cách bởi màng ngăn cao su. Do đó, chúng thường yêu cầu chênh lệch áp suất tối thiểu khoảng 0,5 bar. Van điện từ gián tiếp chỉ được sử dụng cho dòng chất lỏng đi theo một hướng nhất định trong các ứng dụng có chênh lệch áp suất đủ và lưu lượng dòng chảy cao.

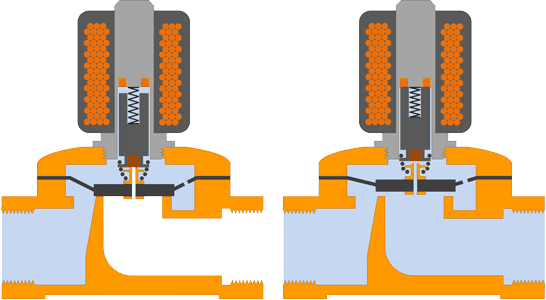

- Tác động bán trực tiếp

Kết hợp các ưu điểm của van trực tiếp và gián tiếp, ta có van hoạt động bán trực tiếp.

Ứng dụng của van điện từ trên xe ô tô

Van điện từ có thể được tìm thấy ở mọi nơi trên xe ô tô:

- Trong hộp số tự động AT: Các van điện từ sẽ được ECU dùng để điều khiển các dòng thuỷ lực tác động đến cơ cấu ly hợp hoặc điều khiển phanh dải tạo các tỷ số truyền mong muốn.

- Kim phun nhiên liệu: Các kỹ sư ô tô hiện nay đều lựa chọn van điện từ để đóng/mở đầu kim phun nhiên liệu vào buồng đốt, giúp tăng độ chính xác lượng nhiên liệu được phun.

- Van EGR: Van điện từ cũng được ứng dụng trong hệ thống tuần hoàn khí thải EGR.

- Hệ thống treo khí nén: Đây là một hệ thống treo tích cực có thể thay đổi áp suất khí nén trong các bóng khí để thay đổi độ cứng. Việc tự động hoá quá trình này cần sự góp mặt của các van điện từ.

- Hệ thống làm mát động cơ, hệ thống điều hòa, hệ thống bôi trơn cũng có mặt van điện từ với nhiệm vụ điều phối.

- ...

Và còn rất nhiều hệ thống khác nữa trên xe ô tô đang ứng dụng van điện từ này.

Chúc các bạn lái xe an toàn!
