Lắp camera lùi như thế nào cho đúng cách?

Tính tới thời điểm hiện tại, có nhiều nước ban hành luật bắt buộc sử dụng camera lùi khi ra đường. Hữu ích là thế, nhưng liệu bạn đã biết cách lắp camera lùi sao cho đúng khi mua xe ô tô mới? Hay kết nối camera lùi và màn hình DVD như thế nào?

Cùng Carmudi tìm hiểu trong bài hướng dẫn lắp camera lùi đúng cách nhé

1. Camera lùi là gì và hoạt động như thế nào?

Camera lùi là thiết bị ghi hình hỗ trợ cho xe hơi, xe tải, nhằm giúp tài xế thực hiện các thao tác lùi, tiễn, đỗ xe dễ dàng hơn, cũng như quan sát tình huống, diễn biến giao thông phía sau xe. Camera lùi đa phần được lắp ở khu vực đuôi xe, kết nối với màn hình hiển thị hoặc màn hình DVD tích hợp sẵn trong xe.

Camera lùi có nguyên lý hoạt động rất đơn giản. Mắt camera được gắn ở đuôi xe ghi lại toàn bộ hình ảnh phía sau xe, những hình ảnh này sẽ được hiển thị ở màn hình phía trước bên trong xe. Từ đó, tài xế sẽ quan sát và kiểm soát tình huống giao thông dễ dàng hơn, đặc biệt là hạn chế những điểm mù mà qua gương chiếu hậu, gương trái, gương phải không nhìn thấy được.

2. Cấu tạo chi tiết của camera lùi?

Một bộ camera lùi có 3 bộ phận chính bao gồm: Phần thân, màn hình và giá treo camera. Bên cạnh đó còn có các bộ dây để kết nối các phần của thiết bị với nhau. Cụ thể:

• Thân máy: Chính là mắt camera, bộ phận quan trọng nhất, được làm từ chất liệu chống nước và chịu được điều kiện khắc nghiệt của thời tiết.

• Màn hình camera lùi: Màn hình sẽ thu phát trực tiếp hình ảnh, âm thanh từ camera nhờ hệ thống dây hoặc wifi, bluetooth. Đối với những dòng xe có màn hình DVD như Toyota Innova, Hyundai Grand i10, Honda Vios… có thể tận dụng luôn nếu tương thích.

• Giá treo, đỡ camera: Giá lắp camera lùi là phụ kiện được bắt vít trực tiếp ở phần đuôi xa, giúp đảm bảo sự chắc chắn cũng như tính thẩm mỹ của camera lùi và toàn bộ xe.

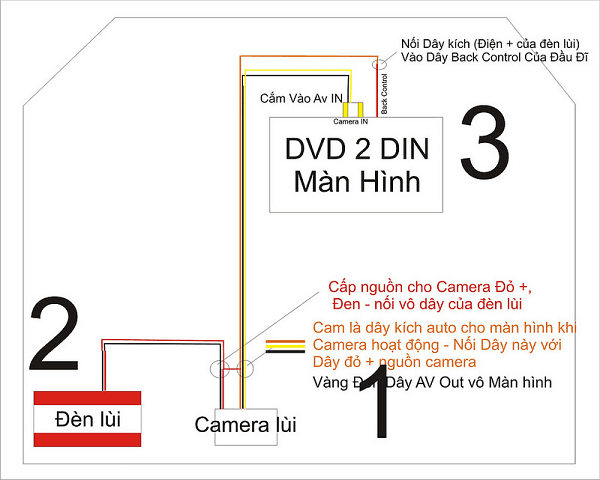

Đối với những dòng camera lùi không kết nối bằng wifi hay bluetooth sẽ đi kèm một bộ dây kết nối: Dây kết nối camera với các loại dây khác, dây trung gian, dây tín hiệu, dây nguồn. Để nắm rõ về vị trí các loại dây này, dưới đây là sơ đồ lắp camera lùi cho bạn tham khảo.

3. Hướng dẫn lắp camera lùi đúng cách

Muốn camera lùi có thể thực sự trở thành trợ thủ đắc lực của bạn một cách chính xác, có kiểm soát, tài xế cần nắm rõ cách lắp camera lùi cho ô tô thật chuẩn. Trong phần dưới đây, Carmudi sẽ tóm tắt đầy đủ, ngắn gọn các bước lắp camera lùi, để ngay cả khi không có sự trợ giúp của thợ, bạn vẫn có thể tự xoay xở nhé!

Bước 1: Xác định đúng vị trí lắp camera lùi và bộ dây:

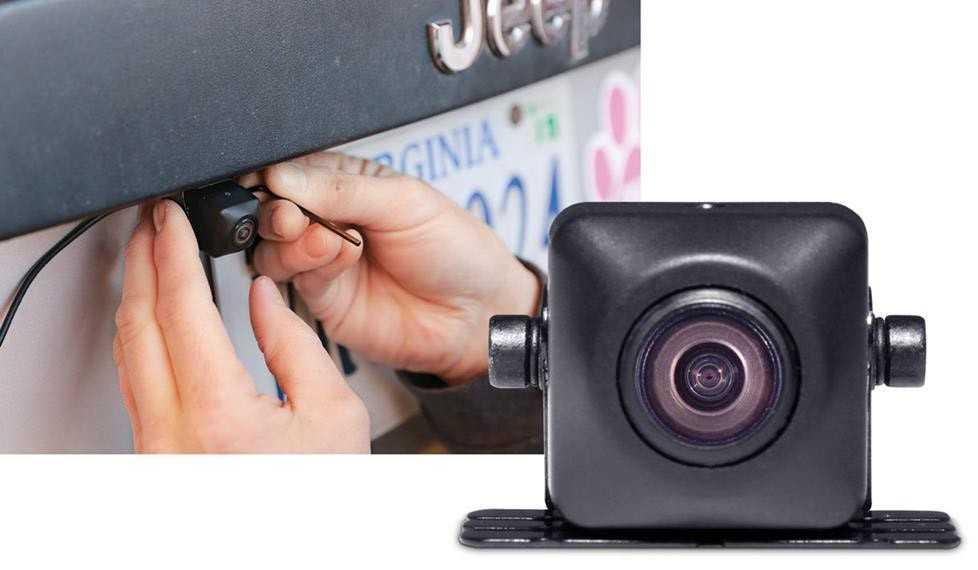

Camera lùi có thể được gắn ở khu cụm đèn phía sau xe hoặc gần biển số tuỳ vào đặc tính kỹ thuật của từng loại. Bạn nên chọn một vị trí không chỉ giúp camera có tầm nhìn rộng, bao quát nhất mà còn không ảnh hưởng tới vẻ ngoài của chiếc xe.

Sau khi đã chọn được vị trí, tiếp theo ta cần xác định các dây nối cần sử dụng để lắp camera lùi, bao gồm: Dây mát của camera (màu đen), dây lửa sử dụng để gắn điện áp 12V (màu đỏ), dây tín hiệu AV.

Bước 2: Gắn thiết bị, xác định đèn lùi:

Để bắt đầu gắn thiết bị và dẫn dây, bạn cần khoan một lỗ ở khu vực cần lắp. Trong mỗi bộ camera lùi đều đi kèm một lớp đề can nhằm giúp camera cố định hơn. Trước khi khoan, bạn nhớ hãy dán miếng đề can này nhé!

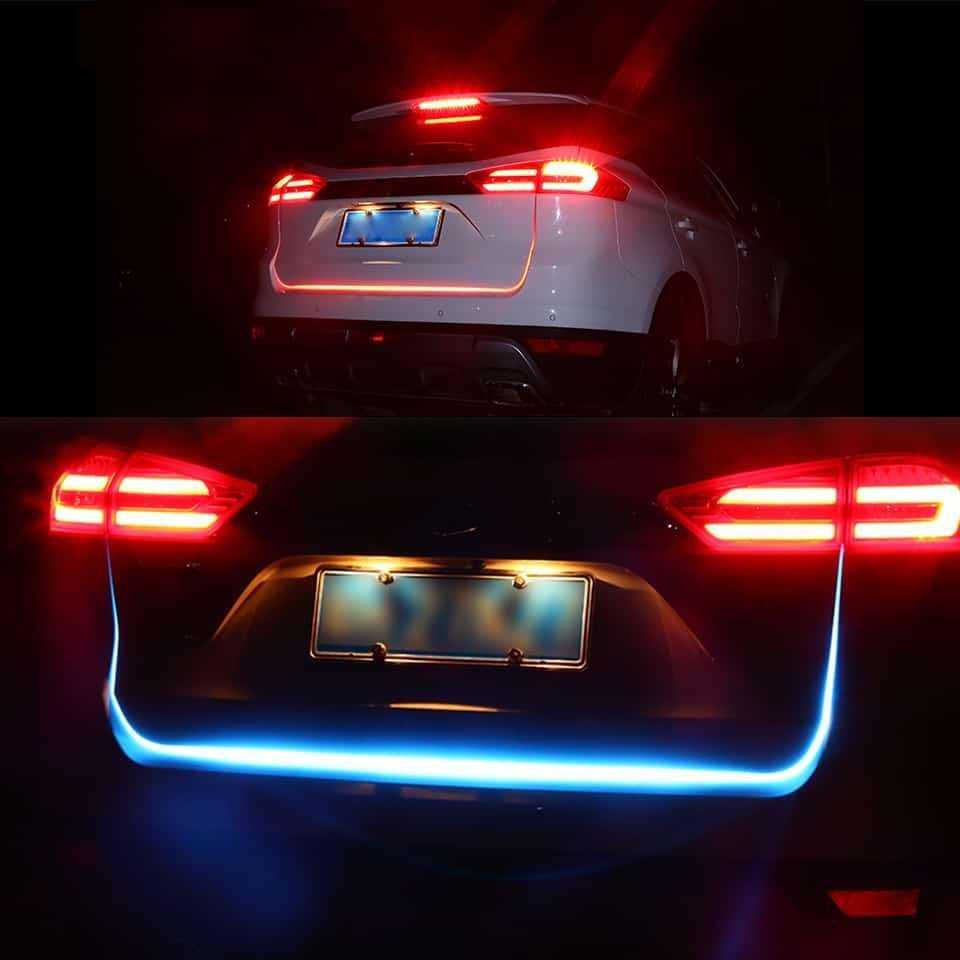

Tiếp đó, ta cần xác định đèn báo lùi của xe ở đâu, để có thể truyền điện vào camera. Nổ máy, cài xe về số lùi R, đèn nào sáng chính là đèn lùi. Mở đèn lùi, nối hai đầu dây dẫn của camera vào chung nguồn 12V theo đúng các cực.

Bước 3: Hoàn thiện quá trình dẫn dây:

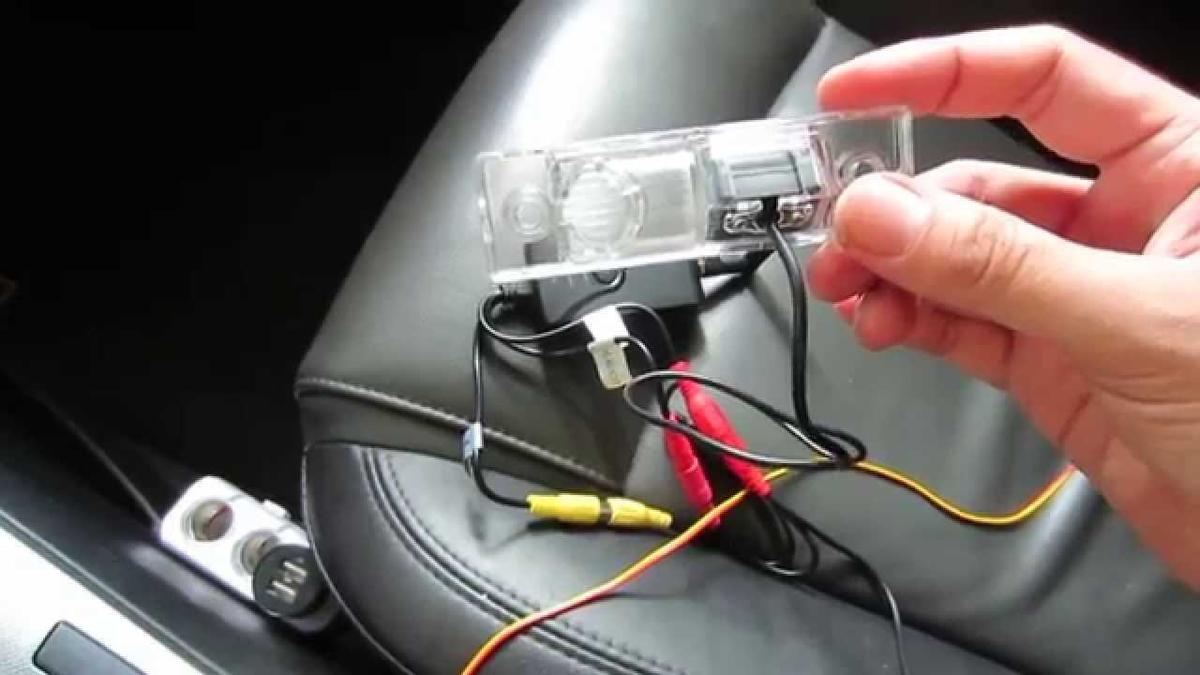

Dẫn dây là công việc đòi hỏi sự khéo léo, tỉ mỉ bởi dây camera vừa phải được dẫn chính xác, đảm bảo sự an toàn của người lái, cũng như tính thẩm mỹ của tổng thể chiếc xe. Thông thường, các đường gờ của xe hơi sẽ được tận dụng để đi dây dẫn của camera. Ở phần này, bạn nên đọc kỹ lại phân loại các dây ở phần trước của bài viết, và sách hướng dẫn sử đi kèm với camera lùi.

Bước 4: Kiểm tra camera lùi đã hoạt động tốt sau khi lắp chưa:

Khi đã chắc chắn rằng camera lùi đã được lắp đặt xong, bước tiếp theo ta cần kiểm tra hoạt động của nó. Khởi động xe, thử tiến hành lùi xe để kiểm tra xem camera lùi hoạt động ra sao. Nếu camera cho hình ảnh phía sau xe tốt, rõ nét, tín hiệu ổn định, không bị ngắt kết nối trong quá trình lùi, thì camera đã được lắp đặt thành công.

Trên đây là hướng dẫn các bước lái camera lùi đúng chuẩn. Thế nhưng, dù đã lắp chính xác, đôi lúc trong quá trình sử dụng camera vẫn gặp nhiều trục trặc, phần tiếp theo của bài viết sẽ chỉ ra những lỗi thường gặp khi sử dụng camera lùi cũng như cách khắc phục.

4. Điểm danh các lỗi thường gặp khi sử dụng camera lùi

Camera lùi mất tín hiệu

Nguyên nhân của lỗi này thường do dây dẫn của camera bị đứt, gãy, ảnh hưởng trực tiếp tới quá trình truyền tín hiệu. Hay màn hình, mắt camera do sử dụng lâu ngày dẫn tới hư hỏng Bên cạnh đó, cũng có thể chỉ là camera bị lỏng giắc cắm. Khi bị lỗi này, bạn nên kiểm tra dây dẫn đầu tiên.

Đầu đọc thẻ bị lỗi do quá cũ hoặc thẻ bị nhiễm vi-rút

Đầu đọc thẻ kém chất lượng hoặc cũ sẽ đọc thẻ rất chậm hoặc không đọc được, đặc biệt đối với thẻ nhớ tốc độ cao. Vì vậy, bạn cần kiểm tra sự tương thích giữa đầu đọc thẻ và thẻ nhớ. Nếu sử dụng đầu đọc quá cũ, khi xem lại video xuất từ camera hành trình bạn sẽ thấy hình ảnh bị giật, lag, hay hình không khớp với tiếng. Thẻ nhớ bị nhiễm vi-rút cũng là một nguyên nhân khiến giữ liệu không được ghi lại. Để tránh lỗi này, bạn cần cắm thẻ vào máy tính kiểm tra trước khi sử dụng.

Lỗi hay xảy ra với xe hơi đời cũ và camera đời mới kết hợp, chẳng hạn xe ô tô đời 2010, xe ô tô đời 2012,…

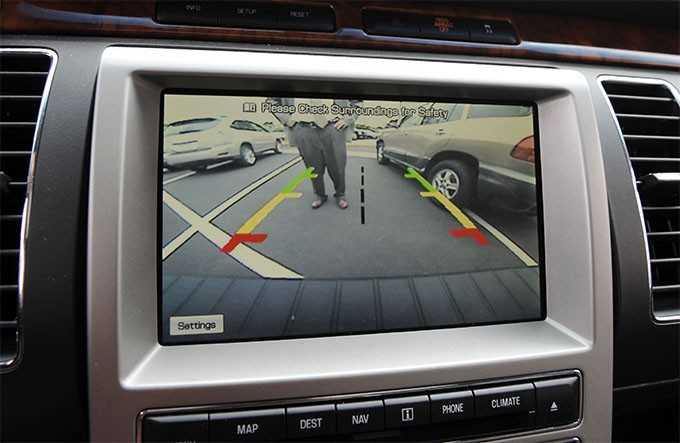

Camera lùi bị ngược trái phải

Hình ảnh trên màn hình camera lùi cần khớp với gương chiếu hậu của xe. Vậy khi camera lùi bị ngược trái phải bạn cần bật màn hình, vào “Setup", sau đó chọn “Video", tiếp tục chọn “Mirror rear camera displayer” từ Y chuyển sang N. Sau đó quay lại màn hình, bật camera lùi để kiểm tra một lần nữa.

Camera lùi bị thiếu sáng hoặc đen vào buổi tối

Nếu gặp trường hợp này, khả năng cao là đèn hồng ngoại bị cháy. Chính vì vậy điều đầu tiên bạn cần làm là kiểm tra đèn hồng ngoại còn dùng được không. Tiếp đó, có thể do mạch xử lý cấp điện áp của camera nên bạn cũng cần kiểm tra cáp nguồn cung cấp điện cho camera.

• Lưu ý:
• Bên cạnh lắp camera lùi đúng cách, bạn nên kiểm tra định kỳ camera, để phát hiện kịp thời vấn đề và xử lý luôn. Có như vậy, camera sẽ luôn ở trong tình trạng tốt nhất khi sử dụng, hạn chế xảy ra tình trạng bạn đang di chuyển trên đường thì camera đột ngột hỏng.
• Thường xuyên kiểm tra màn hình và dây giắc cắm để đảm bảo chúng vẫn hoạt động tốt.
• Khi đường dây camera lùi gặp vấn đề thì cần thay dây mới ngay. Hoặc chỉnh sửa lại để hạn chế dẫn đến tình huống camera lùi hư hoàn toàn không được kiểm tra thường xuyên
• Nếu không tự tin vào tay nghề của bản thân thì hãy tìm đến những đơn vị uy tín để được hỗ trợ sửa chữa.

Hy vọng bài viết này không chỉ giúp bạn hiểu rõ hơn về camera lùi mà còn biết lắp camera lùi đúng là như thế nào. Hiện nay, camera lùi là thiết bị rất phổ biến, bạn nên tìm hiểu cũng như sắm ngay cho chiếc xe của mình một chuyến để tự tin và đảm bảo an toàn khi di chuyển.
